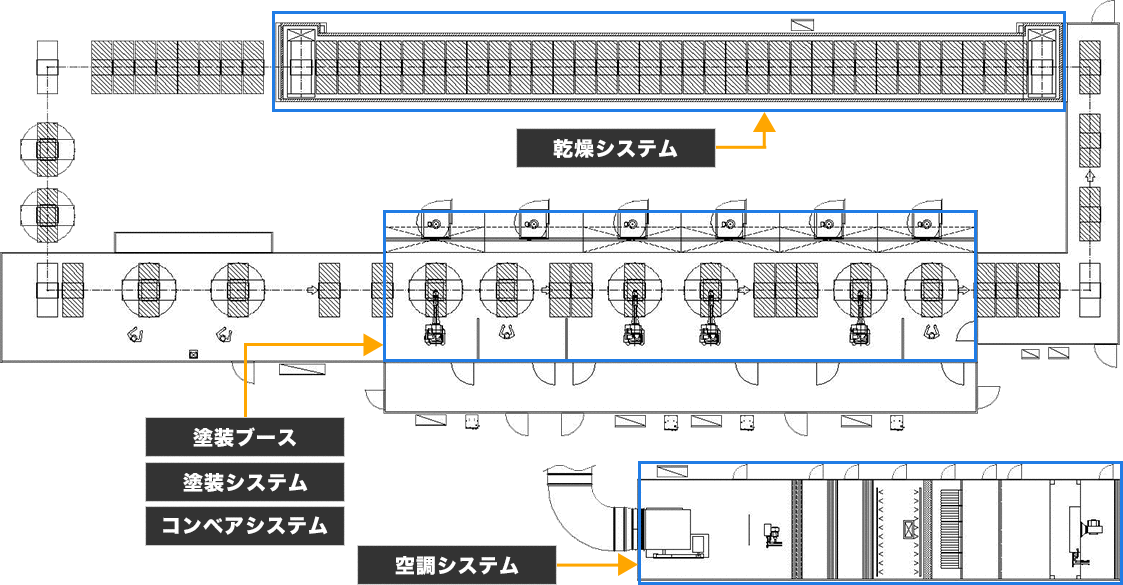

アウトライン

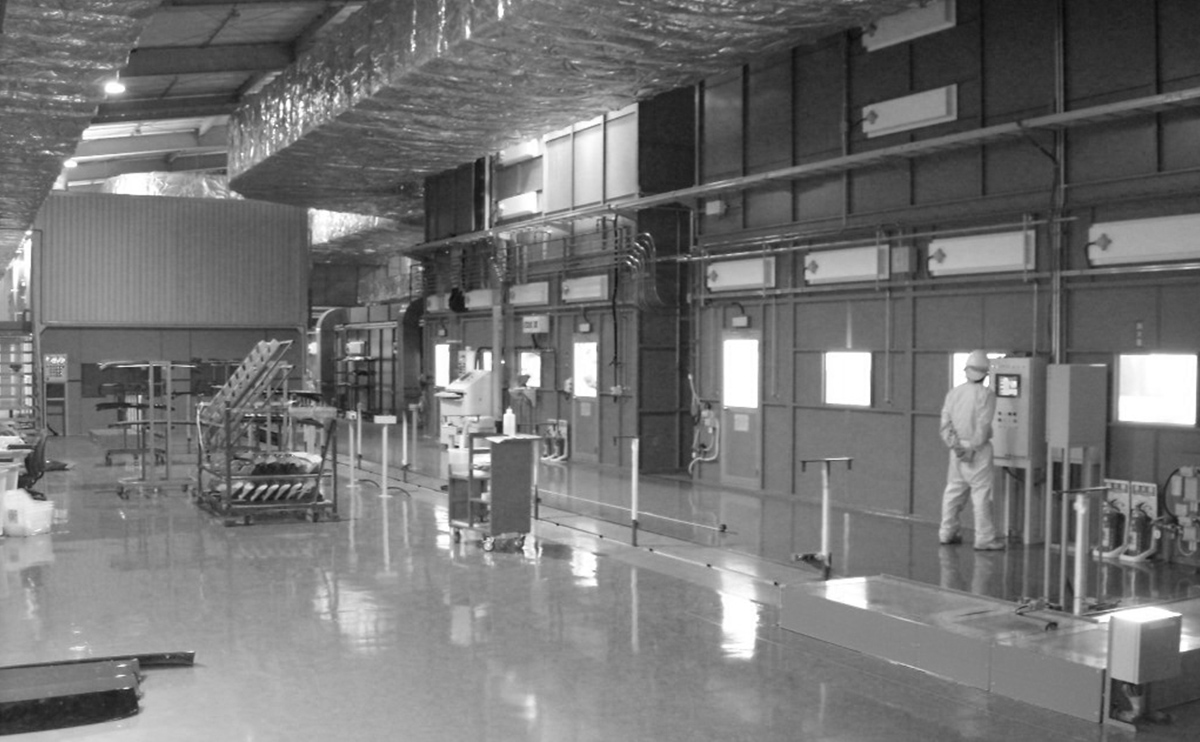

フジトロニクスはお客様の予算や被塗物に応じた最適な塗装ブースを提案いたします

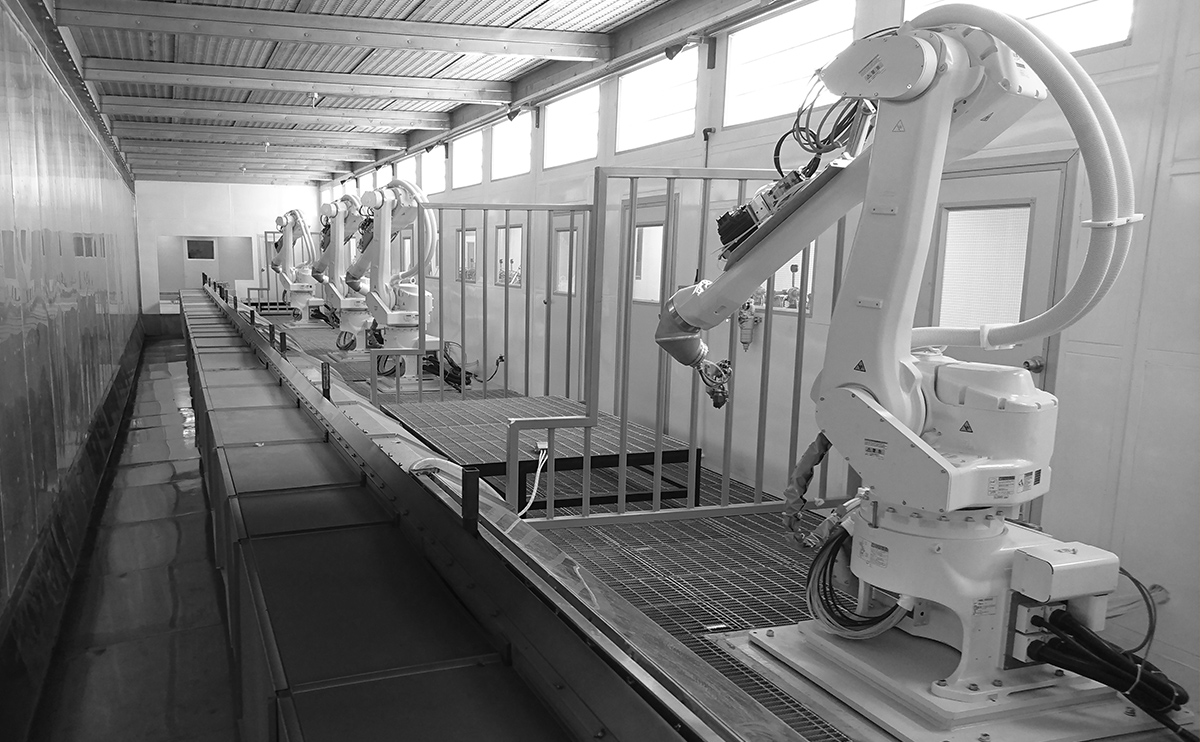

塗装ブースのタイプ	大型製品塗装用、床面前面式中～小型製品塗装用、L型（縦壁+床面水流）方式中～小型製品塗装用、縦壁方式
塗料タイプ	溶剤塗装水性塗装粉体塗装
ミスト捕集方式	ベンチュリー式湿式（水洗式）乾式（フィルター式）

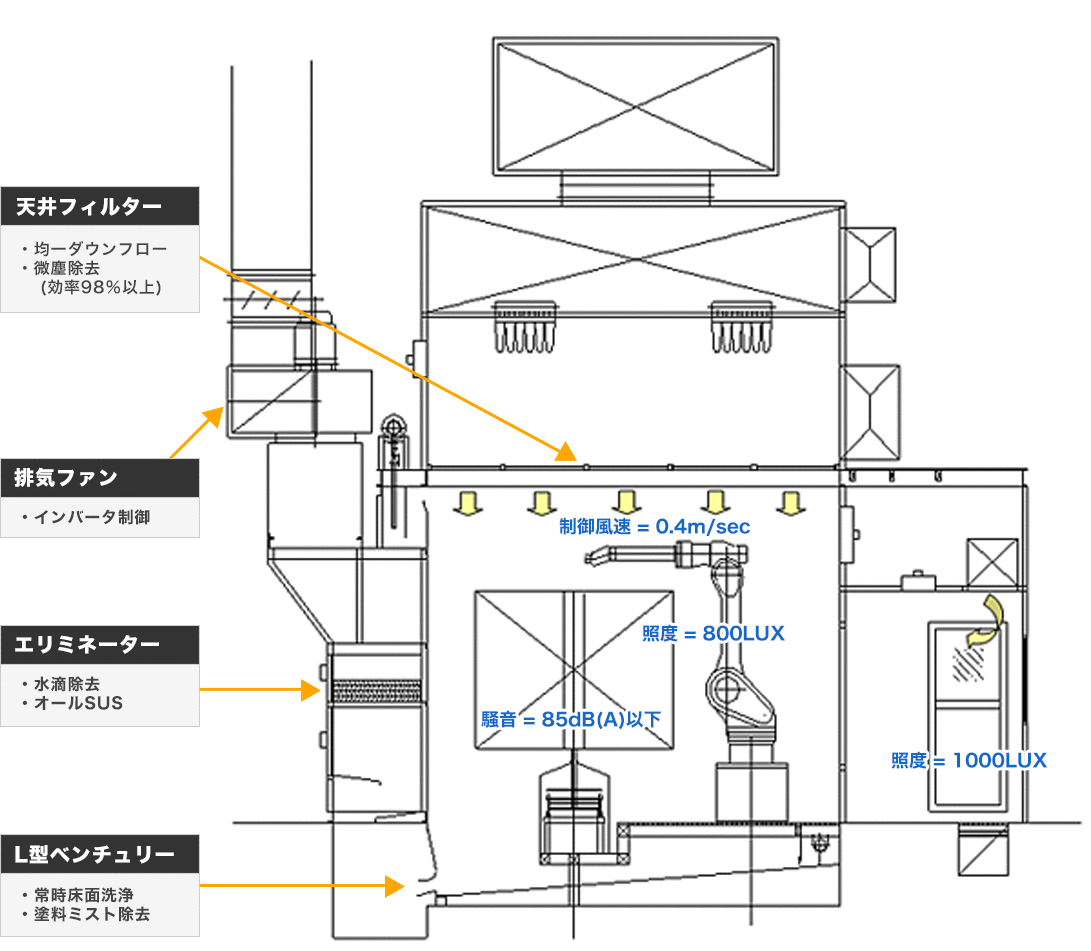

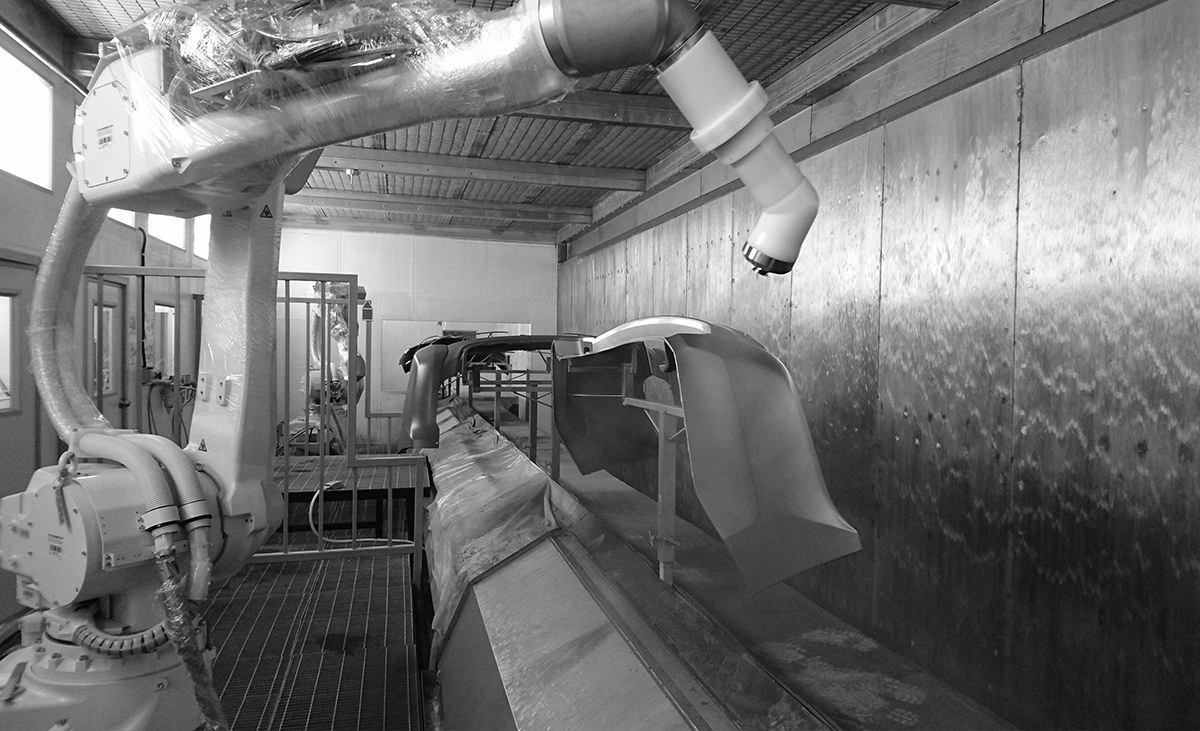

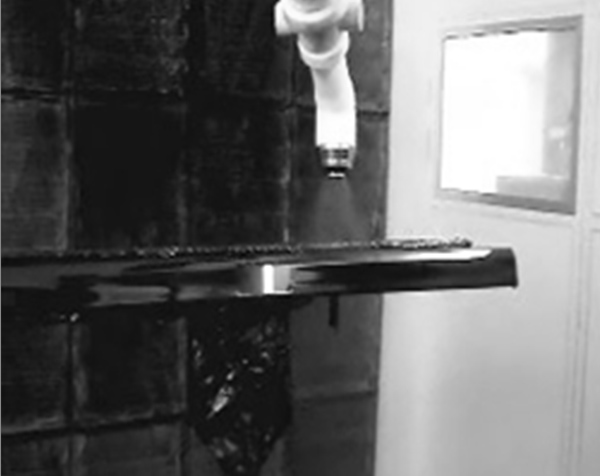

縦壁＋床面水洗による強制気液接触ベンチュリー洗浄で塗装ブース内にスラッジを堆積させません

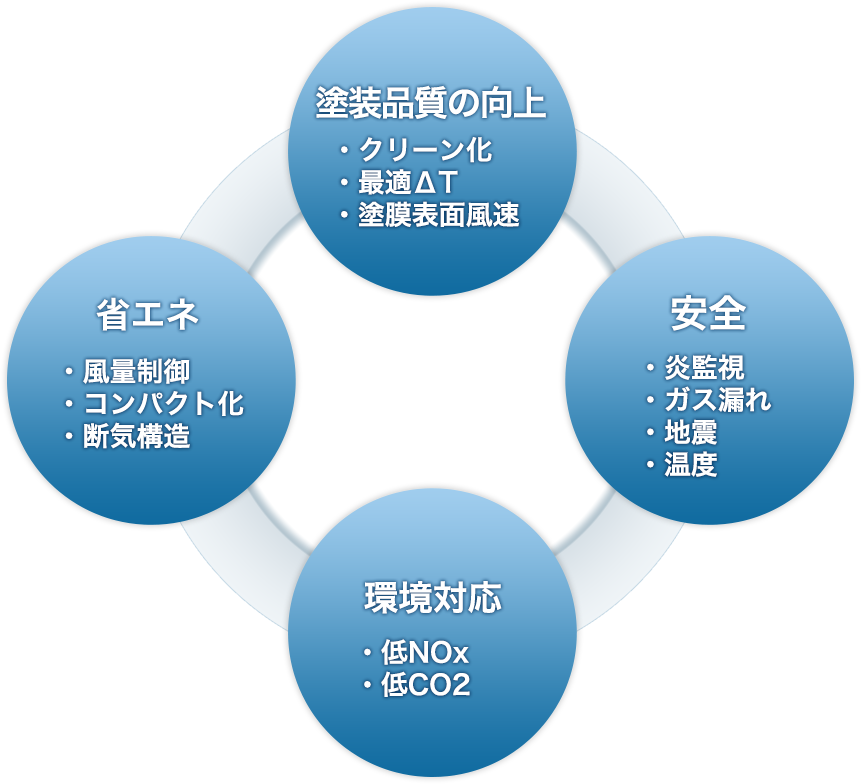

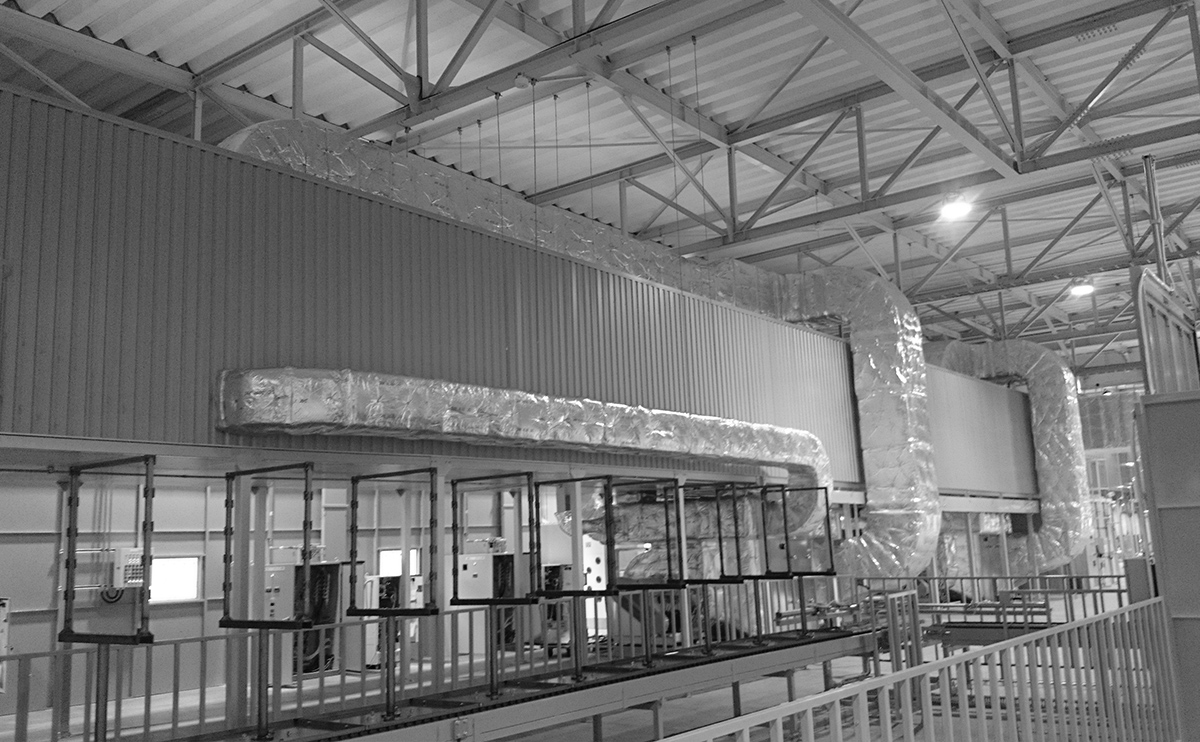

フジトロニクスは綿密に計算してから設計し、お客様にベストマッチな機器選択、配置を提案いたします

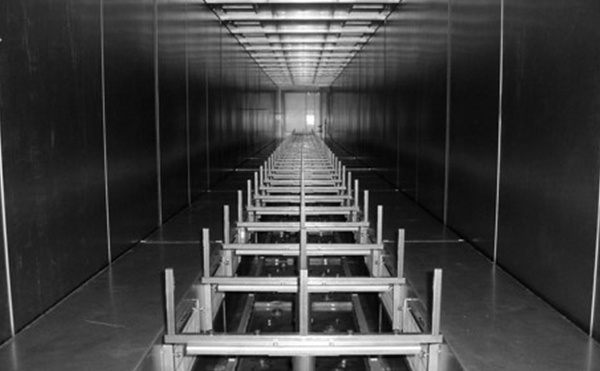

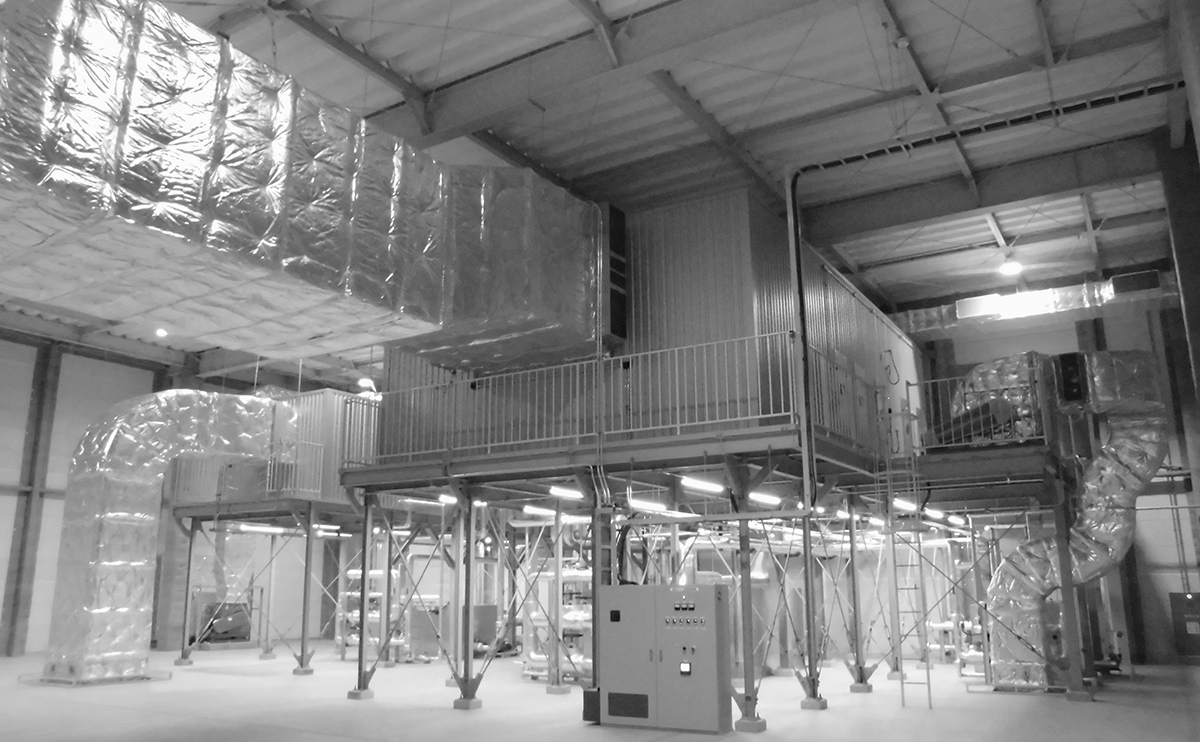

乾燥炉のタイプ	山型（垂直昇降）、山型（キャメルバック) 平型
熱源	ガス（都市ガス・ＬＰＧ）、オイルスチーム電気遠赤外線・中赤外線・近赤外線・紫外線
加熱方式	対流（間接式）、対流（直接式）輻射式
付帯技術	脱臭（直燃、触媒）・廃熱回収装置

フジトロニクスはエネルギーロスを無くし、お客様にベストマッチな機器選択、配置を提案いたします

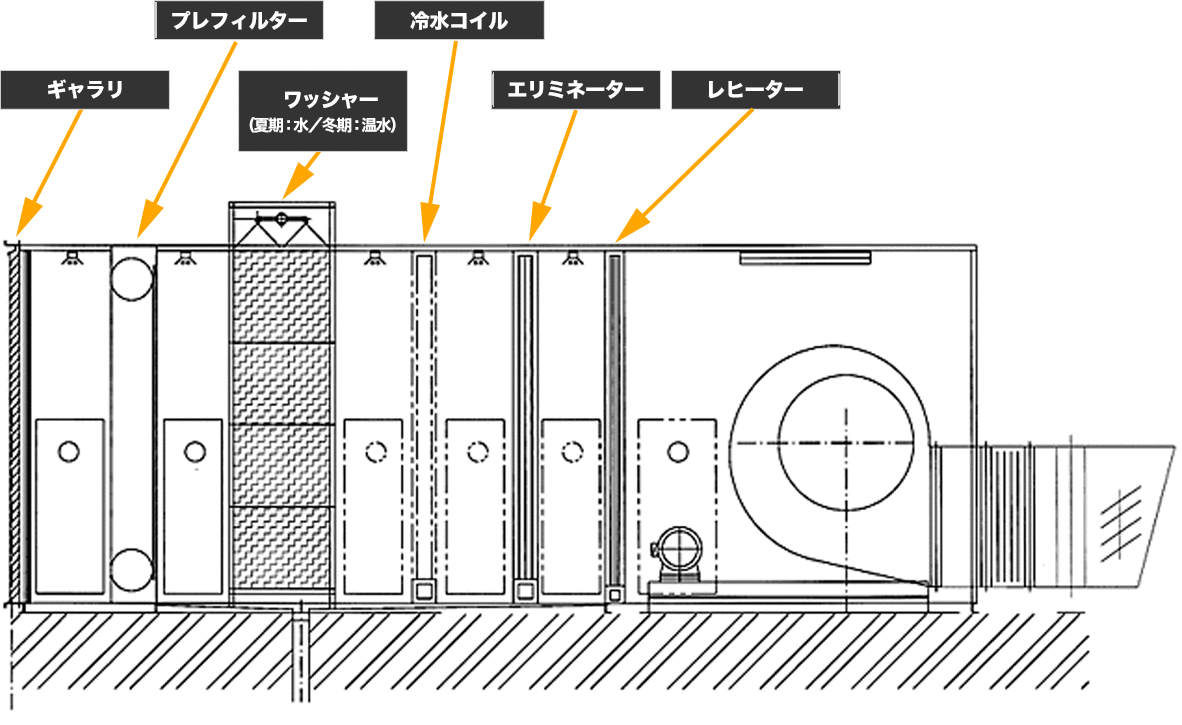

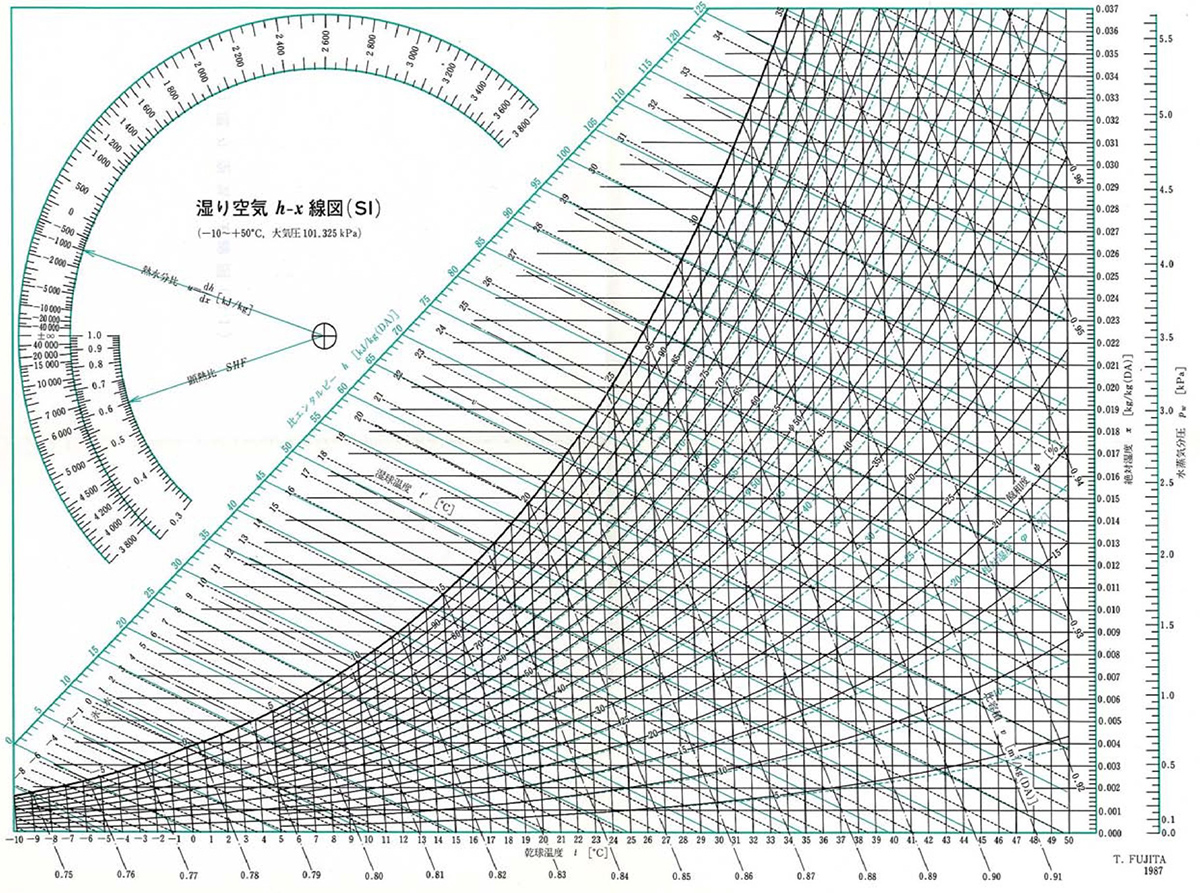

作業環境の向上

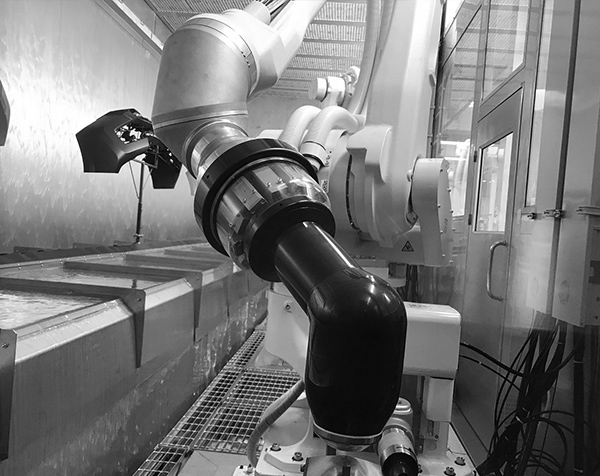

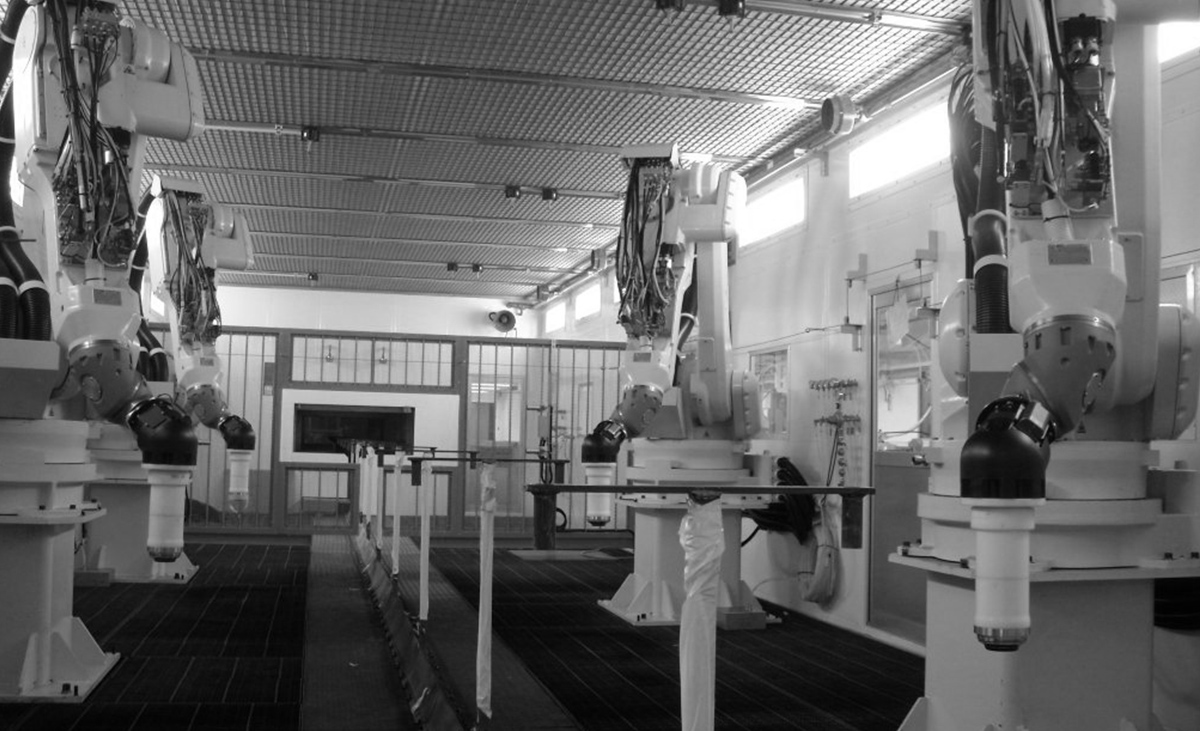

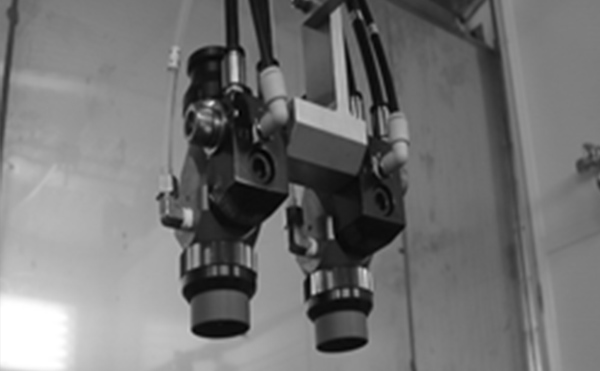

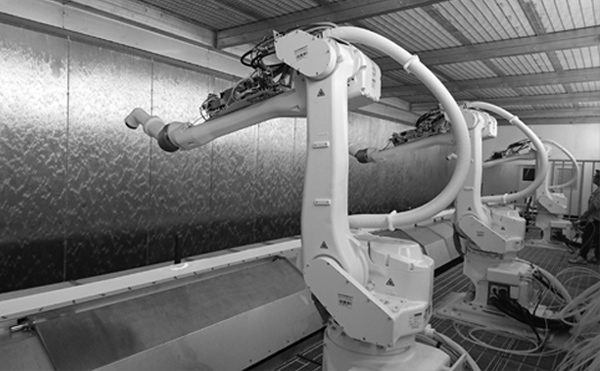

塗装機器・塗装ロボットの特徴をフジトロニクスが作る塗装システムに最適融合化させ、最大限の能力を発揮させる仕様となっております

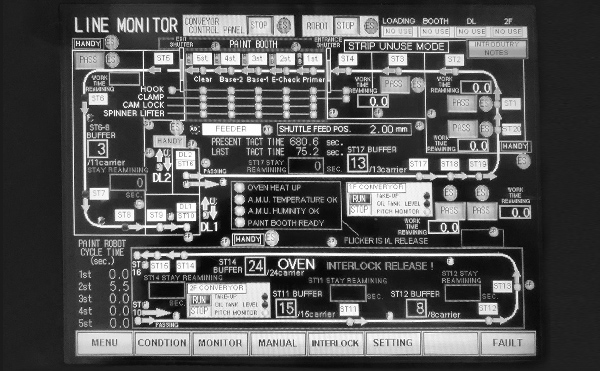

塗装機との連動制御	エア制御（タービン・霧化・パターン・トリガー）ＦＧＰ・ＭＧＰ（塗料定量供給ポンプ）制御自動洗浄制御（色替・同色・ノーズフラッシュ・リム裏・ガン先）自動2液混合制御
コンベアとの連動制御	インターロック制御洗浄ロス時間回避制御
生産管理・生産指示	車種・塗色設定生産履歴管理塗料消費量管理
付帯技術	外部洗浄装置

フジトロニクスは搬送ロスを最小化し、お客様にベストマッチな機器選択、配置を提案いたします

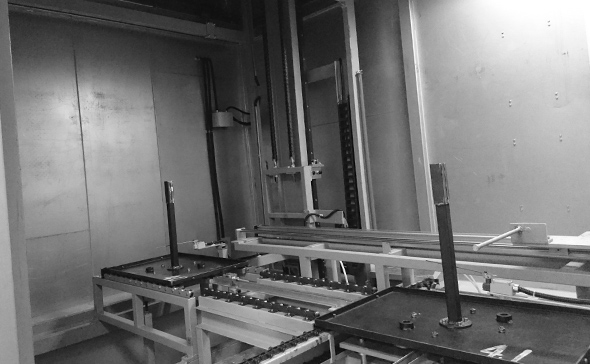

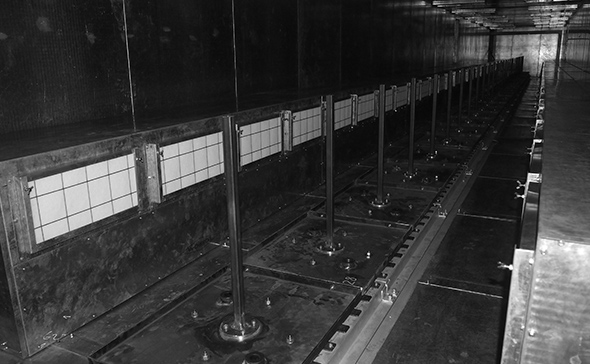

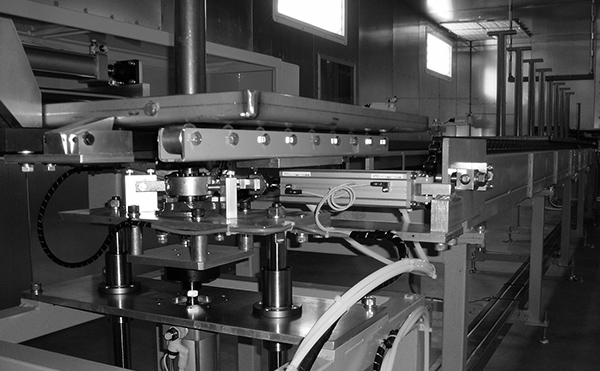

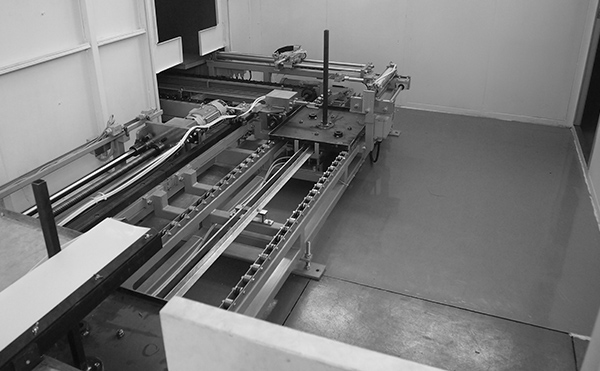

コンベアのタイプ	フロア式Ｓｔｏｐ＆ＧｏＰｏｗｅｒ＆Ｆｒｅｅ連続チェーンオーバーヘッド式Ｐｏｗｅｒ＆Ｆｒｅｅ連続チェーン
工程に合う搬送方式	塗装ブース：高速シャトル、微速連続乾燥炉：高速エレベーター、フリーローラー前処理：Ｐｏｗｅｒ＆Ｆｒｅｅ（タクト搬送式）工程間：チェーンコンベア（アキューム式）等々
生産性の向上	ロボット塗装との自動リンク塗装時の製品回転（ロボット7軸制御）製品の汎用性向上メンテナンス性の向上
塗装品質の維持	塗装ミストの付着防止
付帯技術	90度自動移載装置製品反転装置
